圆柱螺旋弹簧的应用广泛,按承受载荷可分为螺旋压缩弹簧、螺旋拉伸弹簧、螺旋扭转弹簧等。
1、螺旋扭转弹簧
扭转弹簧,为了便于联接、固着及加载,两端制有杆臂。

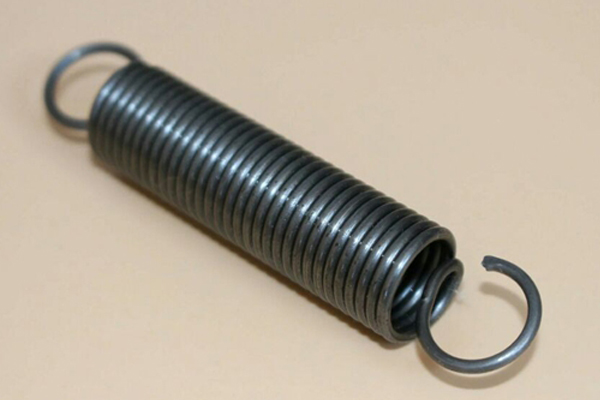

2、圆柱螺旋拉伸弹簧
1)有预应力的拉伸弹簧
圆柱螺旋拉伸弹簧空载时,各圈应相互并拢。另外,为了节省轴向工作空间,并保证弹簧在空载时各圈相互压紧,常在卷绕的过程中,同时使弹簧丝绕其本身的轴线产生扭转。这样制成的弹簧,各圈相互间即具有一定的压紧力,弹簧丝中也产生了一定的预应力,故称为。这种弹簧一定要在外加的拉力大于初拉力F0后,各圈才开始分离,故可较无预应力的拉伸弹簧节省轴向的工作空间。
2)端部挂钩型式
拉伸弹簧为了便于联接、固着及加载,两端制有挂钩。
LI型和LII型挂钩制造方便,应用很广。但因挂钩过渡处产生很大弯曲应力,故只宜用于弹簧丝直径d≤l0mm的弹簧中。
LVII、LVIII型挂钩不与弹簧丝联成一体,故无前述过渡处的缺点,而且这种挂钩可以转到任意方向,便于安装。在受力较大的场合,建议采用LVII型挂钩,但它的价格较贵。
3、圆柱螺旋压缩弹簧
1)端部结构形式
YI型:两个端面圈均与邻圈并紧,并在专用的磨床上磨平;
YII型:加热卷绕时弹簧丝两端锻扁且与邻圈并紧(端面圈可磨平,也可不磨平);
YIII型:两个端面圈均与邻圈并紧不磨平
在重要的场合,应采用YI型,以保证两支承端面与弹簧的轴线垂直,从而使弹簧受压时不致歪斜。弹簧丝直径d≤0.5mm时,弹簧的两支承端面可不必磨平。d>0.5mm的弹簧,两支承端面则需磨平。磨平部分应不少于圆周长的3/4。端头厚度一般不小于d/8,端面粗糙度应低于
2)死圈
弹簧的两个端面圈与邻圈并紧(无间隙),只起支承作用,不参与变形,故称为死圈。当弹簧的工作圈数n≤7时,弹簧每端的死圈约为0.75圈;当n>7时,每端的死圈约为1~1.75圈。
3)弹簧各圈间距
设弹簧的节距为p;弹簧丝的直径为d;在自由状态下各圈之间应有适当的间距δ。为了使弹簧在压缩后仍能保持一定的弹性,还应保证在上限载荷作用下,各圈之间仍具有一定的间距δ1。δ1的大小一般推荐为:δ1=0.1d≥0.2mm。
