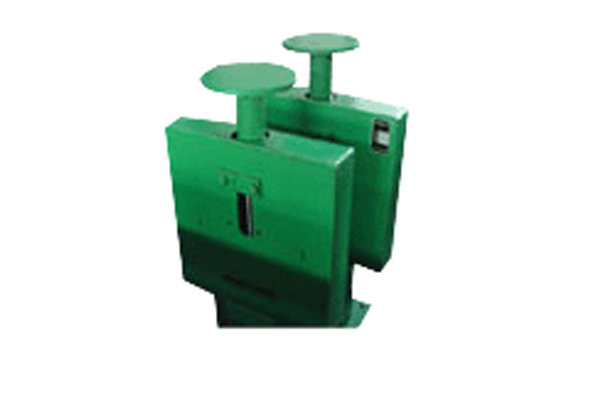

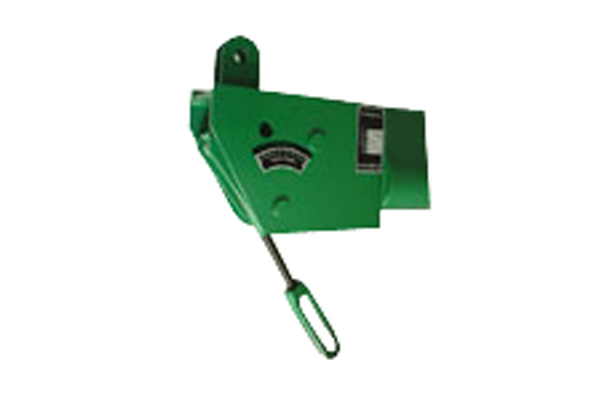

恒力碟簧支吊架



目前,国内外设计、制造的各种型式的恒力弹簧支吊架由于采用了刚度小、无效功率高达65%的GB1239圆柱螺旋压缩弹簧作为弹性储能元件,因而导致该系列产品体积大、重量重、生产制造困难,施工安装不便,尤其是重载荷、大位移的该系列产品中的圆柱螺旋压缩弹簧的原材料采购及制造难度大,因而直接影响了该系列产品的性能和使用。

近年来,国内外采用组合式圆柱螺旋压缩弹簧以增大弹簧刚度,该系列产品的体积、重量虽有所降低,但因其无效功率大、体积大、重量重、性能差,这一固有的问题仍未得到解决。

恒力碟簧支吊架是克服了恒力弹簧支吊架产品的诸多缺陷而研制成功的全新产品,是各种恒力弹簧支吊架的更新换代产品。 恒力碟簧支吊架系列产品采用GB/T1972系列碟形弹簧组成的储能组件,通过利用变力臂杠原理驱动机构,将小变形量和近似线性变化的载荷转变为恒定载荷,并对小变形量实级一级放大。其中垂直位移式型恒力碟簧支吊架在位移中将力分解和合成,以达到负载物垂直位移的目的。

适用范围:荷载范围500-400000N, 位移范围50-500mm, 温度范围-20℃~+200℃。
